I-DRAIN
Linear 54 / Linear plus
1 Siphon – 5,4 cm Einbauhöhe
Ästhetik mit niedriger Einbauhöhe:
Die I-DRAIN Duschablaufrinne Linear 54 verfügt werksseitig über ein angeklebtes Abdichtungsvlies – das Modell Linear plus hat ein 2 m langes, werksseitig angeklebtes Abdichtungsvlies. Das Vlies vereinfacht den Einbau und ermöglicht auch die Platzierung direkt an der Wand (ab einer Fliesenstärke von 6 mm).
Dank der zusätzlich lieferbaren Eck- und Kopplungsstücke können die Duschablaufrinnen sehr variabel an die jeweilige Badsituation angepasst werden. Somit sind auf der Baustelle auch flexible Sonderlösungen möglich (nur in Verbindung mit dem Rost Plano matt).
Darüber hinaus vereinfacht der im Lieferumfang enthaltene Polystyrolblock den Einbau der I-DRAIN Duschablaufrinne zusätzlich.

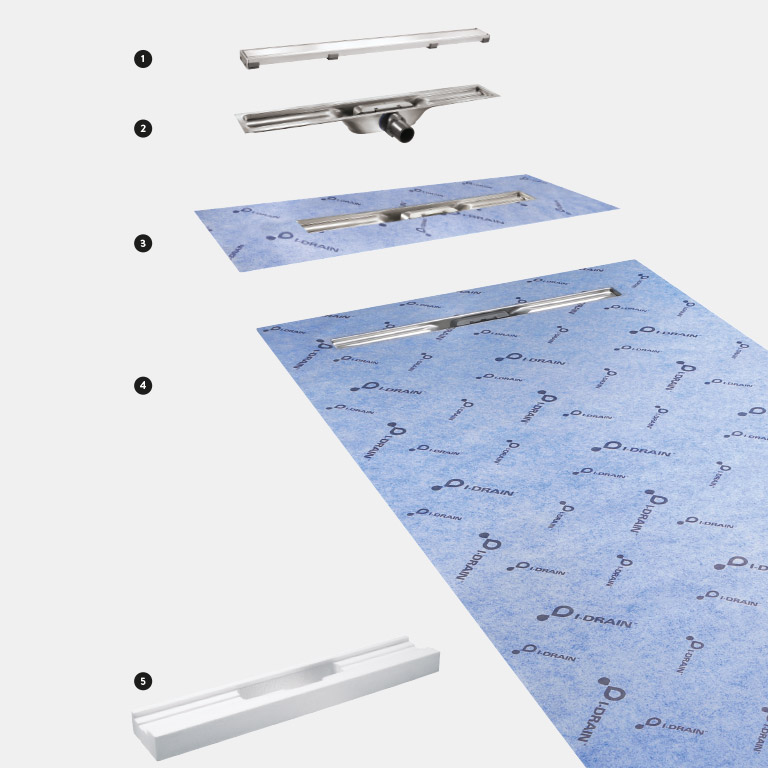

Aufbau der I-DRAIN Linear 54 / Linear plus
- Rostabdeckung und Fliesenrahmen
- Drain-Korpus mit Siphon
- Werksseitig angeklebtes Abdichtungsvlies (Linear 54)
- 2 Meter langes werksseitig angeklebtes Abdichtungsvlies (Linear plus)
- Polystyrolblock
Technische Details Linear 54 / Linear plus
EINBAUHÖHE
Mit nur 5,4 cm verfügt die I-DRAIN über eine der geringsten Einbauhöhen am Markt und eignet sich so perfekt für barrierefreies Duschen (bei Neubauten und Sanierungen).
EDELSTAHL
Der Drain-Korpus besteht aus 1,25 mm starkem Edelstahl 316 (1.4401) und die Rostabdeckung aus 3,00 mm starkem Edelstahl 304 (1.4301).
VERSCHIEDENE LÄNGEN

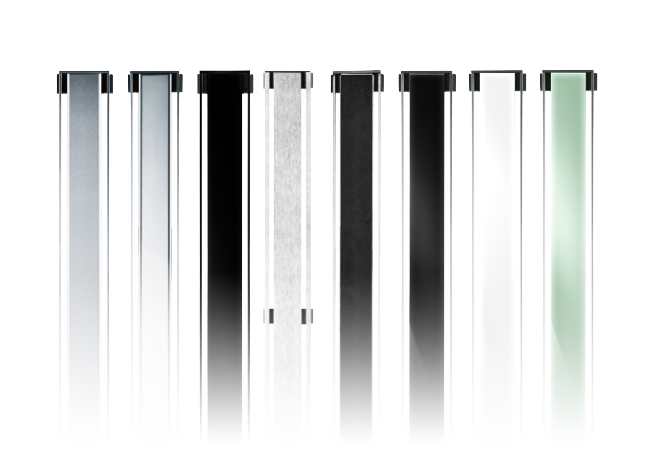

Der Rost der I-DRAIN ist in zahlreichen Maßen erhältlich: 60, 70, 80, 90, 100 und 120 cm.
KAPAZITÄT
Die Duschablaufrinne kann mit einem Siphon 0,44 l/s (bei 9 mm Fliesenstärke) sowie 0,46 l/s (bei 20 mm Fliesenstärke) verarbeiten.
FLIESENSTÄRKE
Die I-DRAIN eignet sich für Bodenfliesen zwischen 6 mm und 3 cm. Die Fliesenstärke an der Wand beginnt bei 6 mm (nach oben offen).
ABDICHTUNG
Das Abdichtungsvlies ist bereits werksseitig angeklebt und sorgt somit für einen sicheren und einfachen Einbau auf der Baustelle.
Lieferumfang I-DRAIN Linear 54 / Linear plus
I-CUBE Halter + Reinigungsstein
Wasserbremse
Rosterhöhungsstücke
Gummisauger
Silikonfett
Polystyrolblock
Duschrinne
